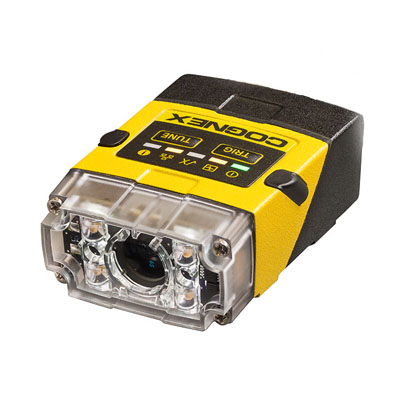

코그넥스, DATAMAN 150, 260 시리즈, 2D, DPM 스캐너, 고정식스캐너, 유스엠(주).jpg

DATAMAN 150/260 시리즈

제조사 COGNEX
종류 고정식 스캐너
타입 1D/2D/DPM
#코그넥스스캐너, #COGNEX, #데이타맨, #DATAMAN150, #DATAMAN260, #DATAMAN260, #2D, #DPM스캐너, #고정식스캐너, #자동차산업, #전자제품산업, #식음료산업, #제약산업에적합, #머신비전


코그넥스 DATAMAN 150, 260 시리즈

고정형 2D, DPM 스캐너로 자동차, 전자제품, 식음료, 제약산업에 적합
코그넥스 데이타맨 150/260 시리즈 고정형 이미지 기반 ID 리더기는 1D 선형 바코드 및 인쇄 방식의 고밀도 2D 매트릭스 코드, DPM(Direct Part Mark) 코드를 위해 전례없는 탁월한 성능과 유연성을 제공하면서도 사용 또한 매우 편리합니다.


최고의 판독률
DataMan 150/260 시리즈 고정형 바코드 리더기는 최신 코그넥스(Cognex) 알고리즘을 실행하는 고속의 강력한 플랫폼 덕분에 최고의 판독률을 달성할 수 있다.
Hotbars II 기술이 결합된 1DMax는 손상되거나 인쇄품질이 양호하지 않은 0.8PPM(Pixels per Module)의 매우 작은 1D 바코드를 디코딩할 수 있다.
2DMax는 코드 품질이나 인쇄방법, 또는 코드가 마킹된 표면에 상관없이 2D 코드를 안정적으로 판독할 수 있으며, 특허 출원 중인 PowerGrid 기술을 통해 심각하게 손상되어 있거나 파인더 패턴 및 클럭킹 패턴, 여백 (Quiet Zone)이 완전히 제거된 2D 코드를 판독하고 위치를 확인할 수 있다.

협소한 공간에 간편하게 설치 가능
DataMan 150/260 시리즈 모델은 협소한 공간에 적합하도록 일직선 또는 직각 구조로 구성이 가능하다.
인-라인 및 90도 구성을 통해 장비를 재설계할 필요가 없고, 미러와 함께 복잡한 광학 경로를 제거할 수 있다.

설치시간 및 소유비용 절감
모듈 타입의 조명 및 광학 장치는 DataMan 150 및 260 시리즈 리더기의 렌즈 및 조명을 현장에서 손쉽게 교체할 수 있도록 해준다.
이를 통해 설치 시간 및 리소스를 줄이는 것은 물론, 손쉽게 각 애플리케이션별로 성능을 최적화하고, 향후 공정 변경에도 대응이 가능해 ID 리더기에 대한 투자가치를 극대화할 수 있다.
예를 들어, 부품의 표면 마감재나 백그라운드 소재로 인해 이미지 형성에 최적화된 새로운 광 파장이 필요하다면, 새로운 바코드 리더기를 구매하지 않고도 온-보드 조명을 변경함으로써 해결이 가능하다. 마찬가지로 리더기가 코드로부터 더 멀리 이동되어야 한다면, 표준 6.2mm 렌즈를 16mm 렌즈로 교체하면 된다. 또한 6.2mm 및 16mm 초점 거리를 모두 지원하는 리퀴드 렌즈를 설치함으로써 자동초점 기능을 사용할 수도 있다.

사용이 간편한 조정 및 트리거 버튼
조정(Tune) 및 트리거(Trigger) 버튼을 통해 PC나 HMI 없이도 모든 애플리케이션을 설정할 수 있으며, 리더기를 탑재한 후, 간단히 조정 버튼만 누르면 된다. 코드가 라벨 기반이거나 DPM 코드이든 상관없이 조정 알고리즘이 코드를 트레이닝하고, 애플리케이션에 최적화된 이미지를 제공하기 위해 광학장치 및 조명을 자동으로 조정한다. 리더기가 조정되고 나면, 트리거 버튼을 통해 리더기가 적절하게 설정되었는지 간편하게 확인할 수 있다. 신호발생기나 비주얼 LED 피드백을 통해 코드가 제대로 판독되었는지 손쉽게 확인이 가능하다.

완벽하게 DataMan 100/200 시리즈와 호환 가능
코그넥스 DataMan 150/260 시리즈 리더기는 DataMan 100/200 시리즈와 동일한 탑재방식 및 핀아웃을 활용하고 있고, 기존 DataMan 100/200 애플리케이션을 어댑터 플레이트, 탑재 홀 및 배선 변경 없이 손쉽게 개선할 수 있다. DataMan 150/260 및 100/200 모델은 동일한 스탠드오프 거리와 시야각을 가지고 있기 때문에, 개선작업은 머신 레이아웃이나 하드웨어 및 애플리케이션 변경없이 가능하다.

DATAMAN 150/260 시리즈 모델군
QL 모델 : 1DMax 및 Hotbars 기술을 사용한 업계 최고의 1-D 바코드 판독 성능을 자랑하며, 전방향 바코드 판독에 최적화.
S 모델 : 부품에 양호하게 표시된 1D/2D 코드가 있는 느리게 이동하는 부품이나 인덱스 모션 분야에 적합.
Q 모델 : 빠르게 이동하는 부품에서 우수한 성능의 1-D/2-D 코드 판독. 1DMax 및 ID Quick 알고리즘 포함, 일부 모델에서 2DMax 제공.
X 모델 : DPM 코드를 포함하여 까다로운 1D 및 2D 코드 판독을 위한 고성능 코드 판독. 일부 X 모델에는 PowerGrid 기술 포함.



적용분야

 - 자동차 제조 산업
 - 전자제품 제조 산업
 - 식음료 제조 산업
 - 제약 산업



특징과 장점

이더넷 기반 사용편의성
시리얼 USB 기반 DataMan 150 시리즈 및 이더넷 기반 260 시리즈 모델은 전례없는 탁월한 성능 및 유연성, 사용 편의성을 제공한다.

현장에 교체할 수 있는 조명 및 광학장치
현장에서 교체할 수 있는 조명 및 광학장치를 통해 애플리케이션 요건이나 공장 조건의 변화에 손쉽게 적용할 수 있다.

손쉽게 개선 가능한 호환성
코그넥스 DataMan 150/260 시리즈의 통신 및 시야각, 탑재 홀, 핀아웃은 DataMan 100/200 시리즈 리더기와 호환된다.

조정 및 트리거 버튼
자동 조정 및 트리거 버튼으로 PC 없이 손쉽게 리더기를 설정할 수 있다.

SPECIFICATIONS
1D and Stacked Codes : 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X, 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X
Omnidirectional 1D Codes : 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X, 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X
2D Codes : 150S, 150Q, 150X, 152S, 152Q, 152X, 260S, 260Q, 260X, 262S, 262Q, 262X

Algorithms ;
 - 150S : 1DMax, IDQuick
 - 150QL : 1DMax
 - 150Q : 1DMax, IDQuick
 - 150X : 1DMax, 2DMax*
 - 152S : 1DMax, IDQuick
 - 152QL : 1DMax
 - 152Q : 1DMax, IDQuick
 - 152X : 1DMax, 2DMax*
 - 260S : 1DMax, IDQuick
 - 260QL : 1DMax
 - 260Q : 1DMax, IDQuick
 - 260X : 1DMax, 2DMax*
 - 262S : 1DMax, IDQuick
 - 262QL : 1DMax
 - 262Q : IDQuick
 - 262X : 1DMax, 2DMax*

Image Resolution ;
 - 752 x 480 Global shutter : 150S, 150QL, 150Q, 150X, 260S, 260QL, 260Q, 260X
 - 1280 x 960 Global shutter : 152S, 152QL, 152Q, 152X, 262S, 262QL, 262Q, 262X

Image Sensor : 1/3“ CMOS

Acquisition ;
 - 60 fps : 150S, 150QL, 150Q, 150X, 260S, 260QL, 260Q, 260X
 - 45 fps : 152S, 152QL, 152Q, 152X, 262S, 262QL, 262Q, 262X

Max Decode Rate ;
 - 2/Second : 150S, 152S, 260S, 262S
 - 45 Decodes/Second : 150QL, 150Q, 150X, 152QL, 152Q, 152X, 260QL, 260Q, 260X, 262QL, 262Q, 262X

Lens Options : 6.2 mm (3 position or liquid lens, 50..250 mm), 16 mm (manual focus or liquid lens, 80 mm .. 1 m)

Trigger and Tune Buttons : Yes. Quick Setup Intelligent Tuning

Aimer : 2 Green Aimer LEDs

Discrete Inputs ;
 - 2 opto-isolated : 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X, 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X

Discrete Outputs ;
 - 2 opto-isolated : 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X
 - 4 opto-isolated : 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X

Status Outputs : 5 Status LEDs and Beeper

Lighting : Modular/Field Configurable Lighting: Four Independently Controled, High-power LEDs (Red, White, Blue, IR), Band-Pass Filters & Polarizing Filter Available

Power ;
 - 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X : 5-26 VDC, 2.5W (USB bus power option), DB-15 pig tail cable, pin compatible to DM100
 - 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X : Two models with 24V +/- 10% or PoE, (Power over Ethernet)

Power Consumption ;
 - 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X : <2.5 W (USB)
 - 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X : <3.0 W (PoE or external power)

Material : Aluminum

Weight ;
 - 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X : 128 g
 - 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X : 142 g

Dimensions ;
 - 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X : Straight - 43.1 mm x 22.4mm x 55(63) mm / Right-Angle - 43.1 mm x 28.8(35.8) x 49.3 mm
 - 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X : Straight - 43.1 mm x 22.4 mm x 64 mm / Right-Angle - 43.1 x 35.8 mm x 49.3 mm

Operating Temperature Temperature (operating) : 10°C - +40°C

Storage Temperature Temperature (storage) : -10°C - +60°C

Operating and Storage Humidity Humidity : < 95% non-condensing

Protection : IP-65

RoHS Certified : Yes

Approvals (CE, UL, FCC) ;
 - 150S, 150QL, 150Q, 150X, 152S, 152QL, 152Q, 152X : USA FCC Part 15, Class A Canada ICES-003 European Community EN55022:2006 +A1:2007, Class A, EN55024:1998 +A1:2001 +A2: 2003, EN60950
 - 260S, 260QL, 260Q, 260X, 262S, 262QL, 262Q, 262X : Australia C-TICK, AS/NZS CISPR 22 / EN 55022 for Class A Equipmen t Japan J55022, Class A KCC Safety: IEC 60950-1:2005 (2nd Edition); Am 1:2009

Operating System Windows 7 (32/64-bit) or Windows XP (32/64-bit)
